Вертикальный долбежный станок

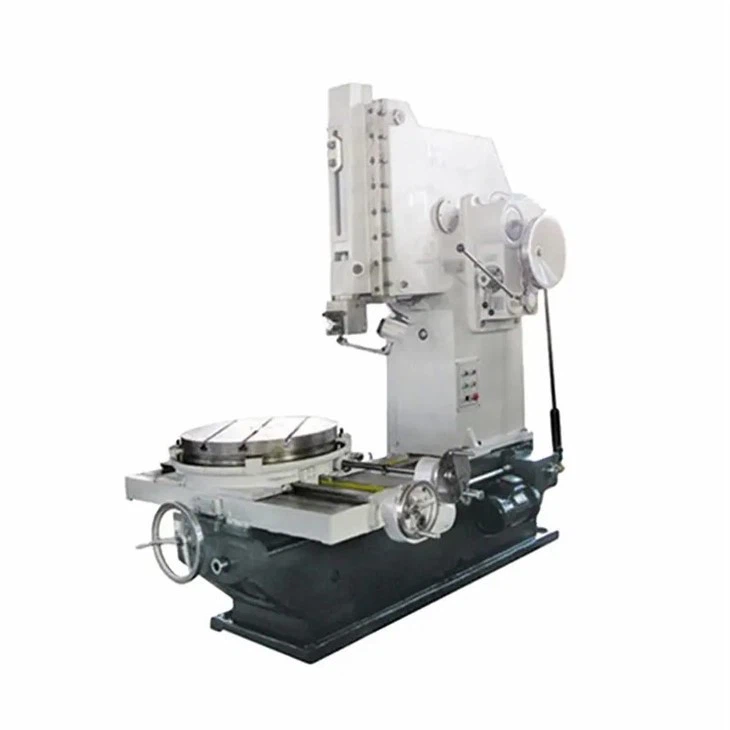

Долбежный станок модели B5032/B5040 используется для прорезания плоских и фасонных поверхностей, канавок и шпоночных пазов. Долбежный станок подходит как для штучного, так и для мелкосерийного производства. Машина в основном состоит из колонны, домкрата, стола, коробки подачи, коробки передач, электрического оборудования и т. д.

Использование

Этот вертикальный долбежный станок используется для обработки плоскости, профиля и пазов различных заготовок и подходит для мелкосерийного производства единичных изделий. Станок состоит из основных частей, таких как станина, плунжер, рабочий стол, коробка подачи и электрическое оборудование. Кровать состоит из верхней и нижней части. Передняя часть верхней станины оснащена толкателем, выдвижной рамой и механизмом качающейся ручки, а внизу отлита перегородка в виде резервуара для смазочного масла. Масло к плашкам, направляющим и т.п. подается через шестеренные насосы, маслоотделители и т.п., а заливать масло можно, открыв заднюю крышку станины. Уровень масла см. на передней панели. В верхней части нижней станины имеется направляющая «ласточкин хвост» для продольного перемещения рабочего стола. Внутри сзади установлен мотор, а с правой стороны кормы установлена ​​коробка подач. Кулисный механизм плунжера представляет собой механизм, который преобразует вращательное движение кулисного механизма в возвратно-поступательное линейное движение плунжера. По высоте заготовки плунжер можно регулировать в пределах 315 мм. При регулировке руководствуйтесь схемой системы управления. Вы можете сначала ослабить гайку перед передним плунжером, а затем повернуть коническую шестерню с шестигранной головкой, чтобы добиться вертикального положения плунжера. Затяните гайку, когда требования будут выполнены. Когда плунжер возвращается к рабочему ходу, вставной инструмент может вращаться с патроном инструмента вокруг конического штифта в правом нижнем углу, чтобы защитить режущую кромку инструмента. Маховик на редукторе можно поворачивать вручную, чтобы добиться вертикального перемещения подъемника. Рабочий стол может осуществлять три различных движения и обеспечивать продольную, боковую или вращательную моторизованную подачу соответственно. Пуск и остановка станка осуществляется кнопкой, установленной на переднем конце нижней станины, и рукояткой с правой стороны коробки передач.

Краткое описание

Этот вертикальный долбежный станок используется для прорезания плоских и фасонных поверхностей, канавок и шпоночных пазов. Подходит как для штучного, так и для мелкосерийного производства. Машина в основном состоит из колонны, домкрата, стола, коробки подачи, коробки передач, электрического оборудования и т. д.

Колонна состоит из двух частей: верхней части, образующей основную колонну; и нижний, образующий основание колонны.

В верхней части колонны смонтированы ползуны и кривошипно-шатунный механизм. Сепаратор, заклиненный в нижней части колонки, должен образовывать масляный резервуар, из которого масло плунжерным насосом подается через маслораспределитель к направляющей толкателя и т. д. Для заливки масла достаточно открыть заднюю крышку колонки. Уровень масла контролируется по масляному указателю в передней части колонны. Передняя верхняя часть основания колонны снабжена направляющими типа «ласточкин хвост» для продольного перемещения стола. Электродвигатель установлен в задней части салона, а коробка подачи установлена ​​в задней правой части основания колонны.

Шток и кривошипный механизм вертикального долбежного станка используются для преобразования вращательного движения коленчатого вала в возвратно-поступательное движение плунжера. В зависимости от различной высоты работы плунжер можно регулировать в диапазоне 0-400 мм. .Для регулировки плунжера сначала ослабьте зажимную гайку, установленную в передней части плунжера, затем поверните коническую шестерню с шестигранным отверстием, после чего можно будет отрегулировать плунжер по вертикали. быть осуществлено. После завершения регулировки обязательно затяните гайку еще раз. Во время обратного хода плунжера инструментальный блок может поворачиваться вокруг шарнирного пальца, установленного в нижней правой части инструментального блока, чтобы защитить режущую кромку долбежного инструмента от повреждений. Маховик, установленный на скоростном редукторе, предназначен для ручного вертикального перемещения подъемника.
