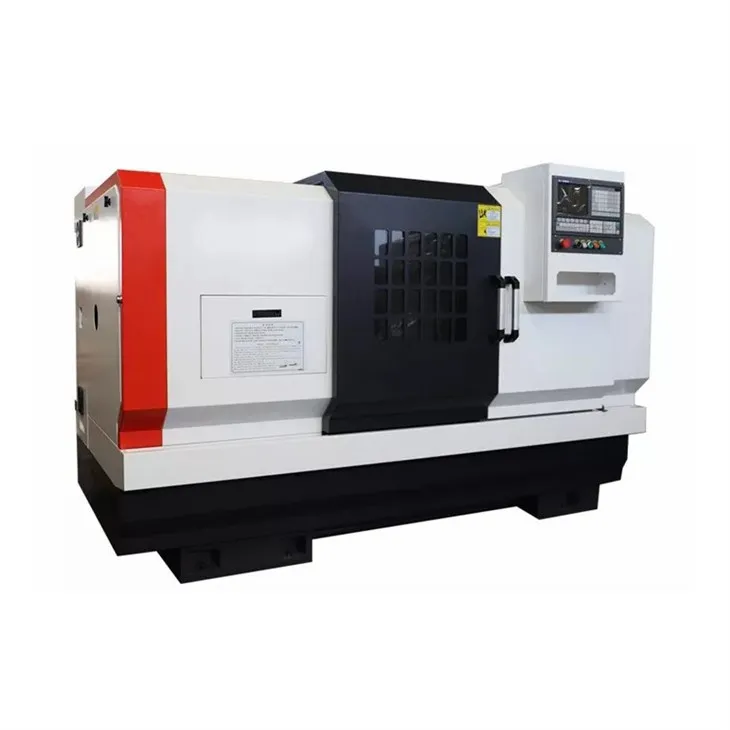

Горизонтальный токарный станок с ЧПУ

Токарный станок с ЧПУ с плоской станиной модели CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 изготовлен из высокопрочного чугуна с добавлением специальных материалов из меди и хрома, что эффективно повышает износостойкость и стабильность станка.
В каждой точке смазки используется принудительное автоматическое смазочное устройство для количественной смазки в фиксированной точке ходового винта и направляющей. При возникновении ненормального состояния или недостаточном количестве масла автоматически генерируется предупреждающий сигнал.
Эта серия станков является основной экспортной зрелой продукцией. Вся машина имеет компактную конструкцию, красивый внешний вид, большой крутящий момент шпинделя, высокую жесткость, стабильную и надежную работу, а также отличную точность сохранения.

Отправить запрос

Бесплатно

Токарный станок с плоской станиной с ЧПУ

Описание

Параметры спецификации

Спецификация	Единица	СК6140	СК6150	СК6160
Качели над кроватью	мм	400	500	600
Поворот через поперечную направляющую	мм	220	250	395
Макс. диаметр поворота	мм	400	500	600
Макс. длина заготовки	мм	550/750	1000/1500/2000	1000/1500/2000
Макс. длина поворота	мм	420/620(патрон)	850/1350/1850	850/1350/1850
Нос шпинделя		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Диаметр отверстия шпинделя	мм	48/82	82/130	82/130
Конусность отверстия шпинделя	мм	Цанга / Метрическая 90	Метрика 90/Метрика 140	Метрика 90/Метрика 140
Диапазон скоростей шпинделя	об/мин	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Режим смещения шпинделя		Бесступенчатый	Бесступенчатый	Бесступенчатый
Шпиндельный двигатель	кВт	5.5	7.5	7.5
Ускоренный ход X/Z	м/мин	X:6 Z:8	X:6 Z:8	X:6 Z:8
перемещение по оси X	мм	280	280	320
перемещение по оси Z	мм	550/750	1000/1500/2000	1000/1500/2000
Тип направляющей		Жесткий рельс	Жесткий рельс	Жесткий рельс
Вместимость башни		4	4	4
Диаметр втулки задней бабки	мм	60	75	75
Перо траверса	мм	100	150	150
Конус пиноли		МТ4	МТ5	МТ5
Размер машины	мм	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Вес нетто	кг	1900/2200	2700/3100/3300	2800/3200/3400

Элемент	Единица	СК6163	СК6180	СК61100	СК61125
Макс. качание по диаметру станины	мм	Φ630	Φ800	Φ1000	Φ1250
Макс. колебание по диаметру направляющей	мм	Φ350	Φ480	Φ620	Φ870
Макс. длина заготовки	мм	1000/1500/2000/3000	1500/2000/3000/5000
Макс. длина поворота	мм	850/1350/1850/2850	1350/1850/2850/4850
Расстояние между центром шпинделя и направляющей	мм	315	400	500	625
Расстояние между центром шпинделя и землей	мм	1145	1130	1150	1275
Ширина направляющей кровати	мм	550	600	755	755
Диаметр сквозного отверстия шпинделя	мм	104	104	130	130
Нос шпинделя		C11/A211	C11/A211	A2-15	A2-15
Диапазон скоростей шпинделя	об/мин	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Шаг скорости шпинделя		4 передачи, бесступенчатая
Переключение передач		Ручной/автоматический	Ручной/автоматический	Руководство	Руководство
Главный серводвигатель	кВт	11 кВт	11 кВт	22 кВт	22 кВт
Быстрая скорость оси X	м/мин	4	4	4	4
Высокая скорость оси Z	м/мин	8	8	6	6
Подача по оси X мин. блок настройки		0.001 мм	0.001 мм	0.001 мм	0.001 мм
Подача по оси Z мин. блок настройки		0.001 мм	0.001 мм	0.001 мм	0.001 мм
Диаметр втулки задней бабки	мм	φ100	φ100	φ160	φ160
Ход втулки задней бабки	мм	250	250	300	300
Конус отверстия втулки задней бабки		Морс 5	Морс 6	Морс 6	Морс 6
Пост для электроинструментов	тип	Вертикальная четырехстанция	Вертикальная четырехстанция	Вертикальная четырехстанция	Вертикальная четырехстанция
	время смены инструмента	3.6S	3.6S	3.6S	3.6S
	размер	250*250	250*250	300*300	300*300

Характеристика продукта

В каждой точке смазки используется принудительное автоматическое смазочное устройство для количественной смазки в фиксированной точке ходового винта и направляющей. При возникновении ненормального состояния или недостаточном количестве масла автоматически генерируется предупреждающий сигнал.

Эта серия станков является основной экспортной зрелой продукцией. Вся машина имеет компактную конструкцию, красивый внешний вид, большой крутящий момент шпинделя, высокую жесткость, стабильную и надежную работу, а также отличную точность сохранения.

Оптимизированная конструкция передней бабки, подходящая для точения деталей диска и вала, позволяет обрабатывать прямую, дуговую, метрическую и многоголовочную резьбу, подходит для токарной обработки деталей диска и вала сложной формы и с высокими требованиями к точности.

Направляющая станка и направляющая седла изготовлены из специальных материалов, твердых рельсов, высокочастотной закалки, сверхтвердой износостойкости, долговечности и хорошей точности обработки.
